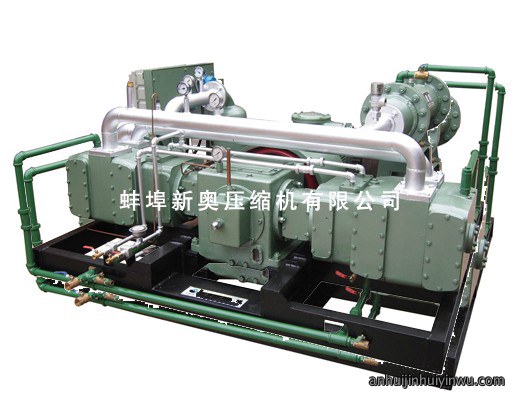

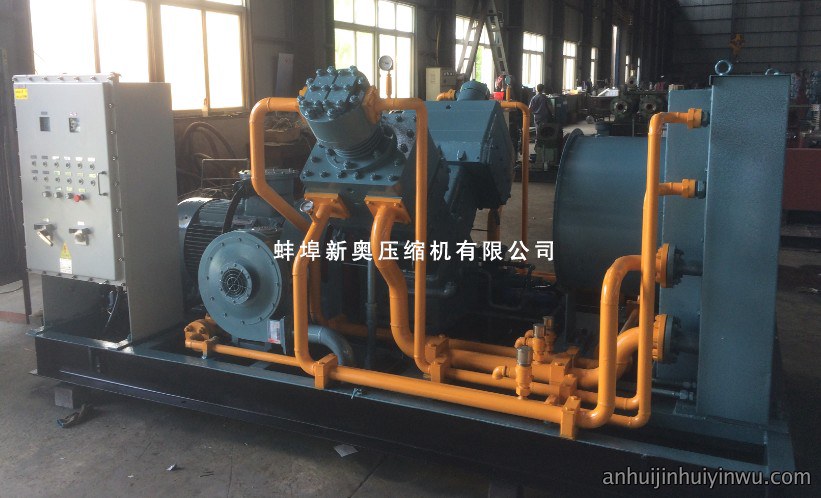

天然氣增壓壓縮機
DW型VW型系列壓縮機是(shi)我廠引進德國具有國际先進水(shui)平開发生產的壓縮機。根據業主不同的需要，自主研製開发系列產品，该系列壓(ya)縮(suo)機機構紧凑、運(yun)轉平稳(wen)、振動小、噪音低(di)、可靠(kao)性高、造型美觀、自控水平(ping)高等特點(dian)。產品質量和技術性能處於國内领(ling)先水平並已達到國际同類產(chan)品的先進水平。
技術特點
¤壓力、流量適用範围宽：產品采用模块化設計和成組技術，進氣壓力：0～1.0 MPa,排氣壓力：6.0MPa

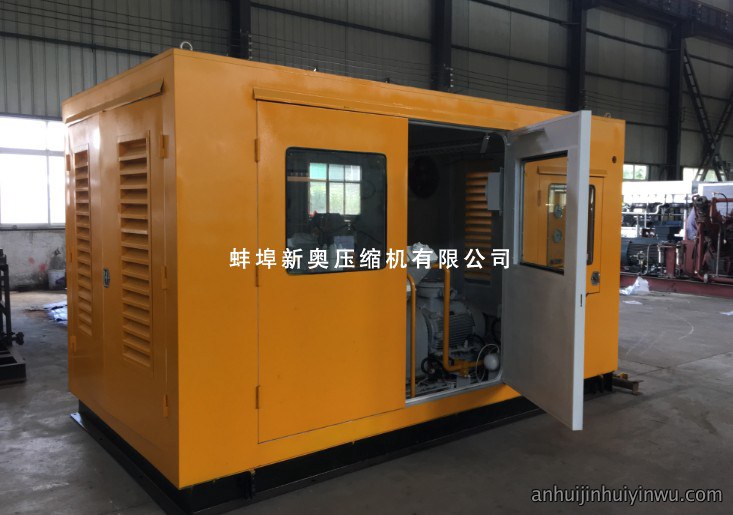

¤安裝形式：有基礎、无基礎、撬裝式
¤润滑方式：根據(ju)工(gong)况提供有油润滑、微(wei)油(you)润滑、无油润滑
¤冷卻方式：根(gen)據工况(kuang)需要可以提供水冷、風(feng)冷、混冷
¤配備動力：電機、防爆電機
¤自動控製：繼電器、PLC控製系(xi)統，触摸(mo)屏远程控製
¤启動方式：星三角、自藕降壓、软(ruan)启動、變頻启動
¤保護項目：主機延時启動(dong)、油壓偏低報警(jing)並停(ting)機、進(jin)氣壓力高或偏低報警停機(ji)、各級排氣(qi)温(wen)度過高報警並停機、水壓偏低報警並(bing)停機、電機過载報(bao)警並停機
¤可根據業主特殊(shu)需要(yao)，設計製造非標準壓縮機
產品參数主要規格
|
序號 |
產品型號 |
排氣量 m3/min |
進氣壓力 MPa |
排氣壓力 MPa |
冷卻方式 |
電機功率 kw |
處理氣量 N m3 |
備注 |
|
1 |
VW-3.5/5 |
3.5 |
0 |
0.5 |
水冷 |
18.5kW |
210 |
|
|
2 |
VW-2.4/0.04-12 |
2.4 |
0.004 |
1.2 |
水冷 |
22kW |
150 |
|
|
3 |
VW-0.2/20-85 |
0.2 |
2 |
8.5 |
水冷 |
22kW |
250 |
|
|
4 |
VW-7/1-3 |
7 |
0.1 |
0.3 |
水冷 |
30kW |
1680 |
|
|
5 |
VWWJ-6.6/0.25-2 |
6.6 |
0.025 |
0.2 |
水冷 |
30kW |
500 |
|
|
6 |
VWWJ-3.5/0.5-5 |
3.5 |
0.05 |
0.5 |
水冷 |
30/7.5kW |
315 |
闭水循環 |
|
7 |
VW-15/3 |
15 |
0 |
0.3 |
水冷 |
75 kW |
900 |
|
|
8 |
VW-7.5/3 |
7.5 |
0 |
0.3 |
水冷 |
45kW |
450 |
|
|
9 |
VW-3/0.03-10 |
3 |
0.003 |
1 |
水冷 |
37kW |
180 |
|
|
10 |
VW-11/0.1-20 |
11 |
0.01 |
2 |
水冷 |
110kW |
720 |
|
|
11 |
VWWJ-3.5/1.5-12 |
3.5 |
0.15 |
1.2 |
水冷 |
45kW |
520 |
闭水循環 |
|
12 |
VWWJ-9.5/-0.3-2 |
9.5 |
-0.03 |
0.2 |
水冷 |
45kW |
400 |
|
|
13 |
VWWJ-12.3/(0-0.15)-2 |
12.3 |
0~0.015 |
0.2 |
水冷 |
45kW |
750 |
|
|
14 |
VWWJ-4.5/0.5-12 |
4.5 |
0.05 |
1.2 |
水冷 |
45/11kW |
400 |
闭水循環 |
|
15 |
VWWJ-12/-0.3-3 |
12 |
-0.03 |
0.3 |
水冷 |
55kW |
500 |
|
|
16 |
VWWJ-3.1/1.25-23.5 |
3.1 |
0.125 |
2.35 |
水冷 |
55kW |
420 |
|
|
17 |
V-11.7/-0.4-7 |
11.7 |
-0.04 |
0.7 |
水冷 |
55kW |
420 |
變頻 |
|
18 |
VWWJ-7/9 |
7 |
0.7 |
0.9 |
水冷 |
55kW |
420 |
|
|
19 |
VFW-1/10-40 |
1 |
0.5~2 |
4 |
風冷 |
60kW |
660 |
天然氣发動 |
|
20 |
VWWJ-9.5/9 |
9.5 |
0.95 |
0.9 |
水冷 |
75kW |
570 |
|
|
21 |
VW-6.9/0.5-8 |
6.9 |
0.05 |
0.8 |
水冷 |
75kW |
620 |
闭水循環 |
|
22 |
VWWJ-3.5/1.2-23 |
3.5 |
0.12 |
2.3 |
水冷 |
75kW |
462 |
|
|
23 |
VW-2.7/25-45 |
2.7 |
2.5 |
4.5 |
水冷 |
90kW |
4200 |
闭水循環 |
|
24 |
VW-4.7/4-16 |
4.7 |
0.4 |
1.6 |
水冷 |
90kW |
1400 |
闭水循環 |
|
25 |
VW-5.5/(2-2.5)-16 |
5.5 |
0.2~0.25 |
1.6 |
水冷 |
90kW |
1000 |
|
|
26 |
VWWJ-7.7/0.5-20 |
7.7 |
0.05 |
2 |
水冷 |
110kW |
700 |
|
|
27 |
VFW-32/0.3-3 |
32 |
0.03 |
0.3 |
風冷 |
110kW |
2500 |
|
|
28 |
VWWJ-7/2.5-14 |
7 |
0.25 |
1.4 |
水冷 |
110kW |
1500 |
|
|
29 |
VW-12/16 |
12 |
0 |
1.6 |
水冷 |
110kW |
720 |
|
|
30 |
VWWJ-8.4/4-11 |
8.4 |
0.4 |
1.1 |
水冷 |
110kW |
2500 |
|
|
31 |
VFW-4.7/3.5-36 |
4.7 |
0.35 |
3.6 |
風冷 |
132 kW |
1250 |
|
|
32 |
VWWJ-7.2/1.2-23 |
7.2 |
0.12 |
2.3 |
水冷 |
132kW |
950 |
|
|
33 |
VW-6.5/(4-11)-14 |
6.5 |
0.4~1.1 |
1.4 |
水冷 |
132kW |
3000 |
闭水循環 |
|
34 |
VFW-18/(1-3)-6 |
18 |
0.1~0.3 |
0.6 |
風冷 |
132kW |
3500 |
|
|
35 |
VFW-1.7/13-40 |
1.7 |
1.3 |
4 |
風冷 |
140kW |
1400 |
天然氣发動 |
|
36 |
VFW-40/0.3-3 |
40 |
0.03 |
0.3 |
風冷 |
160kW |
3000 |
|
|
37 |
VW-28/1.5-5 |
28 |
0.15 |
0.5 |
水冷 |
160kW |
4000 |
|
